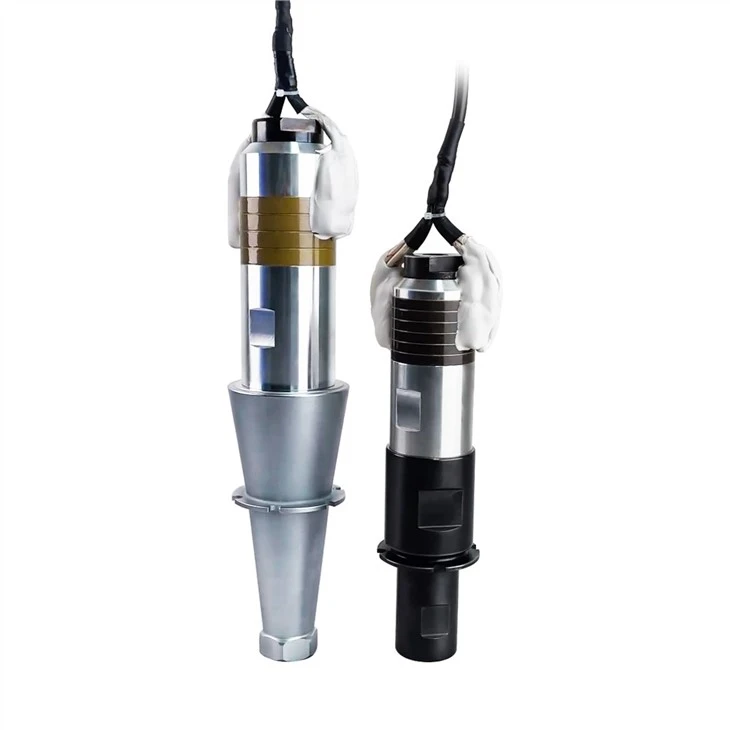

Ultralydssvejsekonverter

Princip for ultralydssvejsekonverter:

Ultralydstransducer er hjertet i ultralydssvejsemaskine, ligesom en bilmotor. Den højfrekvente elektriske energi eller magnetiske energi output fra ultralydsgeneratoren vil blive konverteret til mekanisk energi af samme frekvens af ultralydstransduceren. Der er to slags ultralydstransducere, den ene er magnetostriktiv transducer, den anden er piezoelektrisk transducer. På grund af magnetostriktive transduceres lave effektivitet og lave omkostninger, og behovet for at tilføje et DC-polariseret magnetfelt, er ultralydssvejsemaskiner sjældent blevet brugt. Ultralydssvejsemaskiner bruger nu piezoelektriske keramiske transducere, hvis grundlæggende princip er den piezoelektriske effekt af krystalmaterialer. Dette materiale er et piezoelektrisk krystalmateriale. Når materialet deformeres i det modne felt, vil der være ladninger på overfladen af ​​den piezoelektriske krystal, og et elektrisk felt vil blive genereret inde i krystallen. Tværtimod, når krystallen påvirkes af et elektrisk felt, vil guld deformeres. Denne situation kaldes piezoelektrisk effekt, og førstnævnte kaldes positiv effekt eller omvendt effekt.

Klassificering af ultralydssvejsekonverter:

Ultralydstransducer er hjertet i ultralydssvejsemaskine. Designet af ultralydstransduceren er direkte relateret til svejsemaskinens ydeevne, stabilitet og levetid. De fleste piezoelektriske keramiske transducere på markedet har mange slags i henhold til forskellige vibrationstilstande, såsom radial vibrationstilstand, langsgående vibrationstilstand, kompositforskydningsvibrationstilstand, tykkelse af vibrationstilstand osv. Ved svejsning af plastemne anvender ultralydsplastsvejsemaskine langsgående høj -frekvens vibration. Efter at arbejdsemnets overflade smelter under højfrekvent vibrationsfriktion, svejses den øverste form og den nederste form af emnet og dannes under tryk for at opnå svejseeffekten.

Specifikation:

Ofte stillede spørgsmål:

Q: Hvad er brugen af ​​ultralydssvejsekonverter-transducer?

Ultralydsstrømforsyningen og transduceren overfører ultralydsenergien til svejseområdet gennem den øvre svejsning. Fordi svejseområdet er forbindelsen af ​​to svejseakustiske modstande, vil der blive genereret lokal høj temperatur. På grund af den dårlige varmeledningsevne af plastik, nylon, kemiske fibre, ikke-vævet stof, flerlagsklud, gulddug og andre materialer, sendes de ikke ud i tide og samles i svejseområdet. De to kontaktflader smelter hurtigt plus et vist tryk, så de smelter sammen. Stop med at arbejde under påvirkning af ultralydsbølge, og trykket fortsætter. Det har brug for lidt holdetid for at størkne og danne en solid kæde for at opnå formålet med svejsning.

Spørgsmål: Er amplitudevalget af ultralydssvejsemaskine passende?

Arbejdsparametrene for ultralydssvejsemaskine omfatter hovedsageligt valg af amplitude, svejsetid, statisk tryk, effekt og frekvens. Indstillingen af ​​disse parametre er meget vigtig for svejseeffekten.

Amplitude er en af ​​de vigtigste parametre i ultralydssvejsemaskine. Det har en afgørende indflydelse på friktionskraften, og er tæt forbundet med oxidfilmen på svejseoverfladen, friktionsvarmeudvikling på limfladen, plastisk flowlag osv. Derfor er det meget vigtigt at vælge den korrekte amplitude. Amplitudeområdet er generelt 5 til 256 Na, M. jo mindre svejsemaskinens effekt er, jo højere er vibrationsfrekvensen, og jo lavere amplituden vælges. Når svejsningen er tynd eller hårdheden er lav, skal du vælge en lavere amplitude. Dette skyldes, at amplituden er direkte relateret til svejsningens bevægelseshastighed på kontaktfladen, og den relative bevægelseshastighed bestemmer friktionskraften, plastikflowet og temperaturen.

Vælg det passende amplitudeområde for ultralydssvejsemaskine. Her pointeres det, at valg af en større amplitude indenfor dette område effektivt kan reducere svejsetiden, hvilket er en god metode til at forbedre arbejdseffektiviteten.
