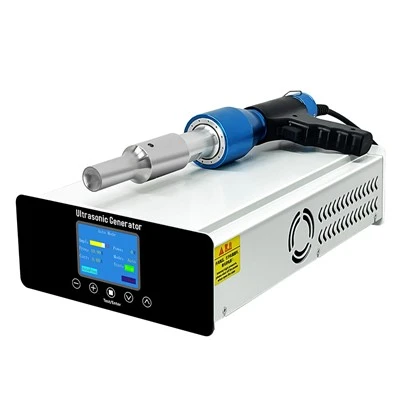

Håndholdt ultralydssvejser

Produktbeskrivelse:

En håndholdt ultralydssvejser består af flere grundlæggende komponenter: en høj-strømomformer (ultralydsgenerator), en piezoelektrisk konverter, en amplitudemodulator (booster), en elektrodearm eller et akustisk horn (ultralydstransducer/svejsespids) og et hus (lige-grebs- eller pistoltype{{2}). Høj-strømkonverteren transformerer primært input lav-strøm til output høj-strøm, der matcher ultralydsfrekvensområdet; en udgangsfrekvens på 28 kHz bruges almindeligvis til ultralydssvejsning. Den piezoelektriske konverter omdanner elektrisk energi til mekanisk vibrationsenergi, mens den bibeholder den samme frekvens. Denne funktion udføres typisk af et piezoelektrisk element eller en transducer, der anvender asymmetriske krystaller-såsom naturlige kvartsskiver eller syntetiske lithiumtitanat- eller bariumtitanatskiver-som undergår mekanisk deformation eller dimensionel sammentrækning ved samme frekvens som det vekslende elektriske felt; dette fænomen er kendt som den piezoelektriske effekt. Ved at udnytte denne effekt omdannes højfrekvent elektrisk-energi til ultralydsenergi. Amplitudemodulatoren, en halv-resonator lavet af aluminium eller titanium, tjener til at øge vibrationens amplitude. Elektrodearmen eller det akustiske horn-også kendt som ultralydsværktøjet eller formen-er den komponent, der overfører energi til det plastikprodukt, der svejses; det er typisk fremstillet af legeringer såsom aluminium eller titanium. Dens funktion er at overføre højfrekvente vibrationer og tryk til komponentens svejsested, hvor amplituden forstærkes i spidsen af ​​værktøjet.

Driftsprincippet for den håndholdte ultralydssvejser involverer at bruge en ultralydsgenerator til at konvertere 50/60 Hz strøm til høj-vekselstrøm. Denne elektriske energi føres ind i ultralydstransduceren og genererer mekanisk bevægelse ved samme frekvens. Denne mekaniske bevægelse overføres gennem amplitudemodulatoren til ultralydssvejsespidsen, som leverer vibrationsenergien til grænsefladen mellem de emner, der skal svejses. I denne zone omdannes energien til varme gennem friktion, hvorved plasten smeltes. Kort tryk, der opretholdes på emnerne, efter at vibrationen ophører, gør det muligt for de to dele at smelte sammen gennem molekylær binding; svejseprocessen tager typisk mindre end et sekund, hvilket resulterer i en svejsestyrke, der kan sammenlignes med grundmaterialets. Derudover kan en håndholdt ultralydssvejsemaskine forstærke-højfrekvente vibrationsbølger ved hjælp af en booster og overføre dem til den øverste form; støbeformen påfører derefter disse forstærkede bølger på emnet og genererer intens, lokaliseret varme gennem hurtige-højfrekvente vibrationer ved grænsefladen, hvorved delene smelter sammen.

Parameter for håndholdt ultralydssvejser:

Funktion af håndholdt ultralydssvejser:

1. Letvægtsdesign med ergonomisk håndtag reducerer træthed under langvarig drift; understøtter en-håndsbrug uden en fast arbejdsstation.

2. Ikke begrænset af emnestørrelse eller formplacering; svejsbar på store, uregelmæssige, buede og hjørnearbejdsemner, og overvinder begrænsningerne ved bordplademaskiner.

3.Lang kabelforbindelse mellem hovedenheden og svejsehåndtaget muliggør-drift på stedet ved produktionslinjer, varehuse eller områder med halv{2}}varer; nem at skille ad og transportere.

4. Øjeblikkelig svejsning med 0,1-1 sekund pr. punkt; ingen forvarmning eller afkøling påkrævet, hvilket væsentligt forbedrer samlebåndets effektivitet.

5. Ultralyd molekylær fusion eliminerer behovet for lim, skruer eller hjælpemidler; producerer glatte, grat-fri, ikke-misfarvede sømme med høj tætningsintegritet og trækstyrke.

6. Automatisk frekvenssporing med udskiftelige svejsespidser; selv-kalibrerer under længerevarende brug for at forhindre overbelastning, resonansfejl eller spidsudbrænding.

Anvendelse:

Det bruges hovedsageligt til svejsning af termoplastiske materialer, såsom plast, stiv termoplast, og indførings- og kantpresningsprocesserne mellem metal- og plastdele. Det har i vid udstrækning erstattet traditionelle organiske opløsningsmiddelbaserede-klæbeprocesser og anvendes på flere områder, herunder elektronik og elektriske apparater, bildele, beklædningsemballage, tekstiler, miljøbeskyttelse, medicinsk udstyr, legetøj og kommunikationsudstyr. For eksempel kan håndholdt ultralydssvejser bruges til produktion af plastiklegetøj, vandpistoler, akvariespillemaskiner, børnedukker, plastikgaver, kassettebåndshylstre og -spoler, diskskaller, batterietuier til mobiltelefoner, ensrettertransformatorer, husholdningsapparater (såsom elektroniske ure, hårtørrere, dampstrygejern, vand-airbags osv.), daglige stationer, dampstrygejern, vand-airbags, osv.), fornødenheder (såsom penalhuse, dokumentmapper, kuglepenneholdere, kosmetiske etuier osv.) og auto- og motorcykeldele (såsom batterier, forlygter, instrumenter, bildørspaneler, kofangere osv.).

Ofte stillede spørgsmål:

Hvilke materialer kan denne håndholdte ultralydssvejser svejse?

Det virker til alle termoplast: ABS, PP, PE, PC, PA/Nylon, PBT; ikke-vævet stof, filterdug, plastnitning, filmlaminering. Den kan ikke svejse ikke-termoplast som silikone, PTFE, glas, rent metal, hård gummi. Et lag af emnet skal være termoplastisk for at danne sammensmeltning.

Kan jeg svejse buede, store, uregelmæssige plastdele?

Ja, håndholdt pistol med langt kabel, fri bevægelse. I modsætning til fast stationær svejser er der ingen begrænsning på emnestørrelse eller form, ideel til store kofangere, indvendige beklædninger, overdimensionerede halvfabrikata-.

Hvilken spænding understøtter den håndholdte ultralydssvejser i mit land? 110V/220V dobbeltspænding?

Standard 220V 50Hz; dobbeltspænding 110/220V 50/60Hz tilpasset til USA, Canada, Europa, Sydøstasien. Vi kan justere stiktypen (US/EU/UK/AU) gratis.

Er automatisk frekvenssporing indbygget-? Hvilke beskyttelsesfunktioner har den?

Fuldt digitalt automatisk frekvensjagersystem, stabilt under langvarigt kontinuerligt arbejde. Overophedning, overstrøm, overbelastning, unormal frekvens automatisk alarm og nedlukning for at beskytte transducer og generator.

Kan du tilpasse svejsehorn/sonotrode til mine produkter? Hvor lang er leveringstiden?

Ja, brugerdefinerede aluminium/titanium horn i henhold til din produkttegning eller prøve. Standardhorn 5-7 dage, komplekst formet horn 15-20 dage.

For flere detaljer om håndholdt ultralydssvejser, er du velkommen til at kontakte os!
