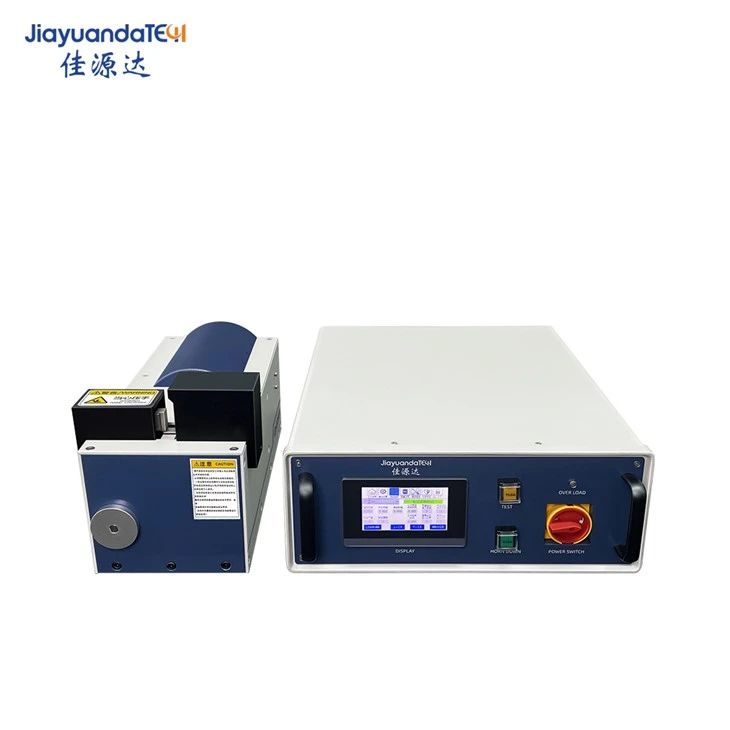

Ultralyds kobbertrådplads svejser
Ultrasonisk trådbonder-stedet svejser fungerer godt i tryk svejsning af tunge multi-kerne kabler, aluminiumsledninger og kobbertråde i ledningsnettet.
Ultralydsskoblingsstrådplads svejser fungerer godt i tryk svejsning af tunge multi-core kabler, aluminiumsledninger og kobberledninger i ledningsnettet. Ultralydssvejsning bruges med succes til svejsede emaljerede ledninger til kobberterminaler uden først at fjerne det emaljerede lag. Denne forbindelse viser fremragende styrke og påvirker ikke elektrisk ledningsevne. I bilindustrien kan den ultralyds wire bonder-stedet svejser bruges til at kompakte flere kobbertråde i forskellige tværsnit af trådselen. Ultralydssvejsemaskiner tegner sig i øjeblikket for flertallet i elektronik- og bilindustrien.
Parametre
| Produktmodel | L40-P800 | L20-P2000 | L20-P4500 |
| Strømforsyning | Enkeltfase AC220V\/AC110V Skiftbar 50Hz | Enkeltfase AC220V\/AC110V Skiftbar 50Hz | Enkeltfase AC220V\/AC110V Skiftbar 50Hz |
| Luftforsyning | Trykluft 0. 5-0. 8mpa | Trykluft 0. 5-0. 8mpa | Trykluft 0. 5-0. 8mpa |
| Ultralyds Peak Power (W) | 500 | 1200 | 2600 |
| Maksimal effekt af maskinen (W) | 600 | 1500 | 2800 |
| Ultralydsfrekvens (KHZ) | 40 | 20 | 20 |
| Maksimal ultralydtid (r) | 0.4s | 0.4s | 0.4s |
| Justerbar nøjagtighed af ultralydstid (r) | 0.01s | 0.01s | 0.01s |
| Ultralydsformet Forbindelsestrådstørrelse | M8*1.25 | 1\/2*20UNF | 1\/2*20UNF |
| Dataudgang | Kan eksportere hver svejsedata fra et eksternt USB -drev | Kan eksportere hver svejsedata fra et eksternt USB -drev | Kan eksportere hver svejsedata fra et eksternt USB -drev |
| Øvre formstørrelse (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Nederste formstørrelse | 20 × 20 hurtig adskillelse og udskiftelig | 20 × 20 hurtig adskillelse og udskiftelig | 20 × 20 hurtig adskillelse og udskiftelig |
| Maksimalt antal svejseag | 20 lag kobberfolie (negativ elektrode) 20 lag aluminiumsfolie (positiv elektrode) | 30 lag kobberfolie (negativ elektrode) 30 lag aluminiumsfolie (positiv elektrode) | 60 lag kobberfolie (negativ elektrode) 60 lag aluminiumsfolie (positiv elektrode) |
Funktioner:
Materielt aspekt: Ultralydssvejsning kræver, at metalmaterialer har god fleksibilitet (mindre mekanisk tab under lydbølgeforplantning), så de mest almindeligt anvendte materialer er aluminiumslegering og titanlegering. Imidlertid kræver ultralydsmetalssvejsning slidbestandighed af svejsehovedet (kræver højere hårdhed), hvilket gør valg af materialer vanskeligere, fordi hårdhed og sejhed ser ud til at være naturligt imod, hvilket kræver, at vi vælger materialer med meget høje krav. Stål af høj kvalitet, vi vælger, kan bedre løse denne modsigelse.
Proces: inklusive behandlingsteknologi og efterfølgende behandlingsteknologi. Behandlingsteknologien er beskrevet detaljeret ovenfor. Efterfølgende behandling inkluderer varmebehandling og parametertrimning. Baseret på de materialer, der er valgt af vores firma, har vi den originale varmebehandlingsproces for at sikre, at parametrene efter svejsehovedet skal måles og justeres separat for at sikre produktkvaliteten.
FAQ
Spørgsmål: Har bearbejdningsnøjagtigheden af det ultralydsvejshoved nogen indflydelse på det ultralyds kobbertrådsplads svejser?
A: Da den ultrasoniske svejsningsfuger fungerer under højfrekvent vibration, skal den designes symmetrisk så vidt muligt for at undgå ubalanceret stress og tværgående vibration forårsaget af asymmetrisk lydbølgeoverførsel (svejsningsfugen, vi bruger til svejsning, bruger ultralyd Uld.) Ultrasonisk svejsning bruges i forskellige brancher til at imødekomme forskellige krav til bearbejdningsnøjagtighed. For ekstremt tynde arbejdsemner, såsom svejsning af lithium-ion-batteripolestykker og lugs, såvel som belægningen af guldfolie, kan ultralydsvejsning bruges i forskellige industrier, og kravene til bearbejdningsnøjagtighed er meget høje. Alt vores behandlingsudstyr bruger numerisk kontroludstyr (såsom bearbejdningscenter) for at sikre, at behandlingsnøjagtigheden opfylder kravene.
Applikationer
Producerede en række ultralydsskoblingsstrådspot svejser og automatiserede produktionslinjer for at imødekomme de forskellige svejseprocesskrav for en række lithium-ion-batterityper. De bruges i cylindrisk batteri cap spot -svejsning, fanen Soft Pack Battery Pack -serie og parallel svejsning og Cylindrical Battery Tab -faneblad Svejsning. , Lille firkantet batteri (mobiltelefonbatteri) forseglingsvejsning, firkantet strømbatteri forseglingsvejsning, cylindrisk batteri forseglingsvejsning, lithiumbatteri polymerbatteri fane svejsning.
For flere detaljer om ultralydskoblings wire spot svejser, er du velkommen til at kontakte os!
